層    數 結構形式 建筑風格
開    間
16.20m
占地面積
164.04㎡
建筑面積
310.24㎡
進    深
11.13m
主體造價
20萬~30萬(僅供參考)
制作軟件
AutoCAD
圖紙內容
建筑圖
建筑設計說明，構造表，一層平面圖，二層平面圖，悶頂層平面,屋頂層平面圖，立面圖，剖面圖，樓梯平面詳圖，節點詳圖，門窗表
結構圖
結構設計說明,基礎平面布置圖，一層結構施工圖，二層結構施工圖，屋頂層施工圖，大樣圖。
給排水圖
給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
電氣圖
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，一層基礎接地平面圖，屋頂層防雷平面圖，一層照明平面圖，二層照明平面圖，悶頂層照明平面圖，一層插座平面圖，一層弱電平面圖，二層插座平面圖，二層弱電平面圖。
設計功能
一層
入戶門廊、客廳、餐廳、廚房、公衛、雜物間、3臥室、內衛、神位、大堂
二層
客廳、5臥室、內衛、公衛、陽臺、露臺
圖紙展示

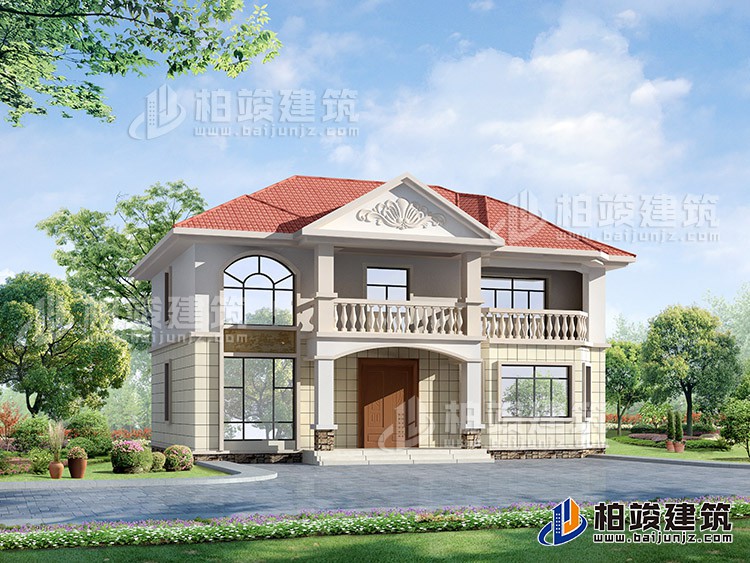

  • 建筑效果圖

    建筑效果圖-簡歐風格

    平面方案圖

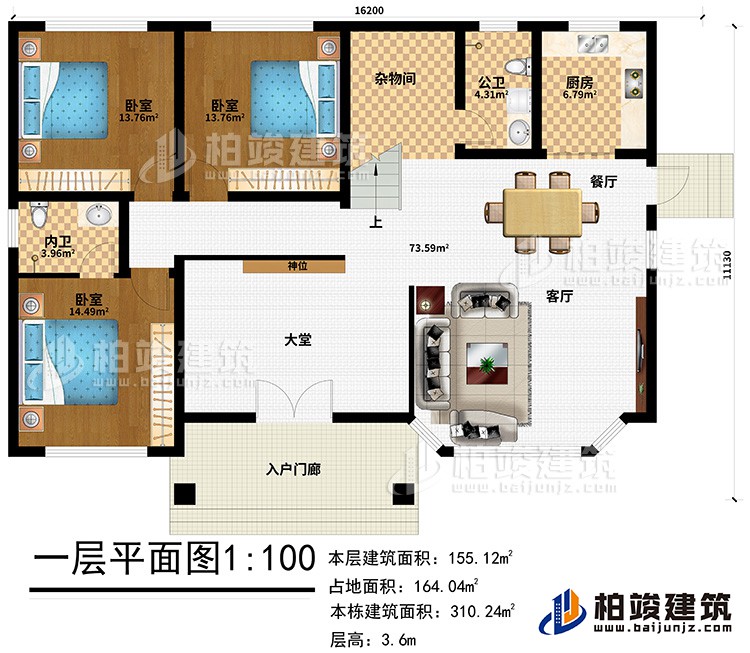

    一層：入戶門廊、客廳、餐廳、廚房、公衛、雜物間、3臥室、內衛、神位、大堂

    一層：入戶門廊、客廳、餐廳、廚房、公衛、雜物間、3臥室、內衛、神位、大...

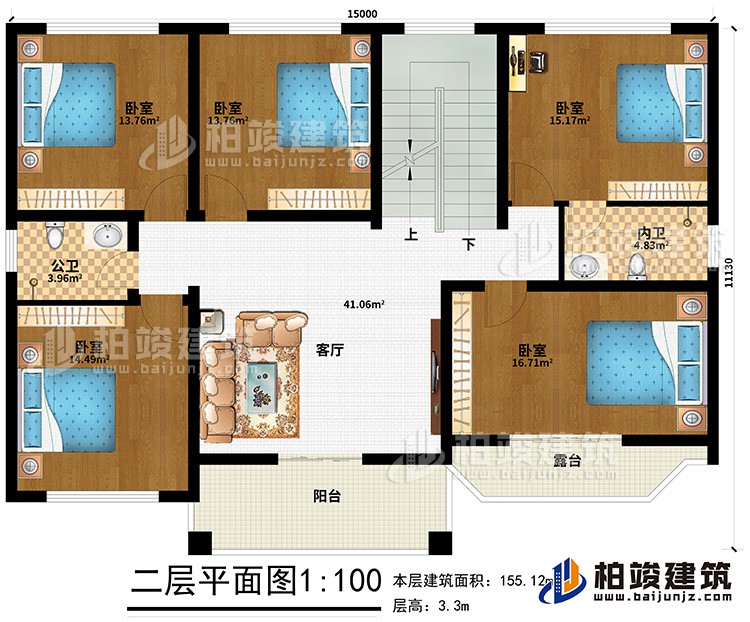

    二層：客廳、5臥室、內衛、公衛、陽臺、露臺

    二層：客廳、5臥室、內衛、公衛、陽臺、露臺

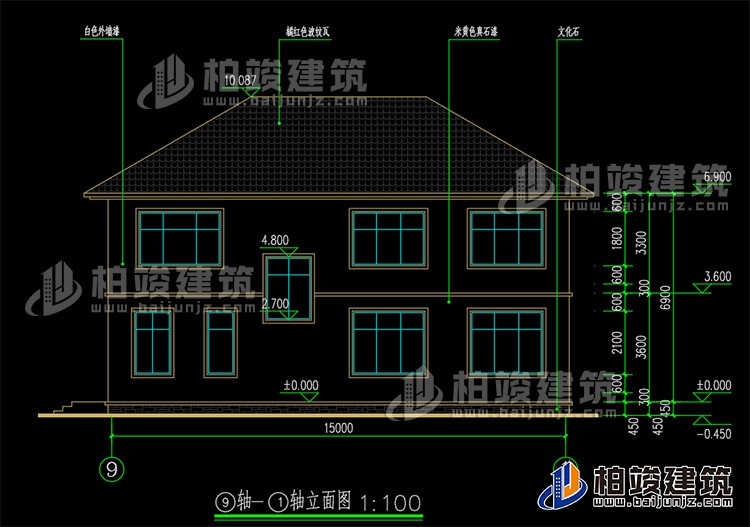

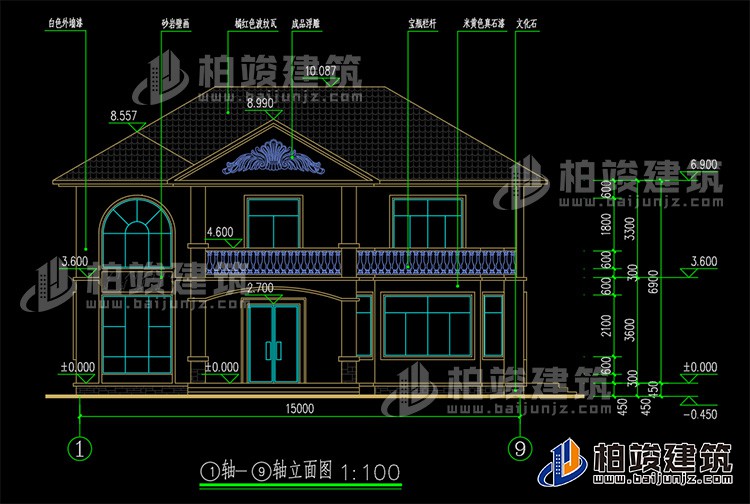

    建筑立面圖

    建筑立面圖-簡歐風格

    建筑立面圖-簡歐風格

累計評論 0條

沒有任何評論


農村二層別墅自建房施工效果圖紙全套
圖紙編號：BZ267
圖紙價格：￥568元
支付方式：支付寶付款銀行轉賬
承諾支持：全國免費包郵貨到付款

請您在下訂單前與在線客服確認配送范圍。

您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：

購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

?
