層    數 結構形式 建筑風格
開    間
13.50m
占地面積
196.19㎡
建筑面積
312.22㎡
進    深
16.80m
主體造價
30~35萬(僅供參考)
制作軟件
AutoCAD
圖紙內容
建筑圖
建筑設計說明，一層平面圖，二層平面圖，屋頂層平面圖，立面圖，剖面圖，樓梯平面詳圖，節點詳圖，墻身大樣圖,門窗大樣圖，門窗表
結構圖
結構設計說明1，結構設計說明2，基礎平面布置圖，一層柱定位平面及配筋圖，二層柱定位平面及配筋圖，首層結構平面布置及配筋圖，首層梁配筋圖，二層結構平面布置及板配筋圖，二層梁配筋圖，悶頂層結構平面布置及板配筋圖，悶頂層梁配筋圖，屋面層結構布置及配筋圖，屋面層結構布置及配筋圖，樓梯詳圖（一），樓梯鋼筋大樣圖及梯表。
給排水圖
給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
電氣圖
電氣設計說明，電氣系統圖，一層照明平面圖，二層照明平面圖，一插座平面圖，二層插座平面圖，一層通訊平面圖，二層通訊平面圖，接地平面圖，防雷平面圖。
設計功能
一層
2臥室，客廳，玄關，餐廳，娛樂室，廚房，柴房，土灶房，公衛，陽臺。
二層
3臥室，家庭廳，2露臺，公衛。
圖紙展示
  • 建筑效果圖

    建筑效果圖-簡歐風格

    平面方案圖

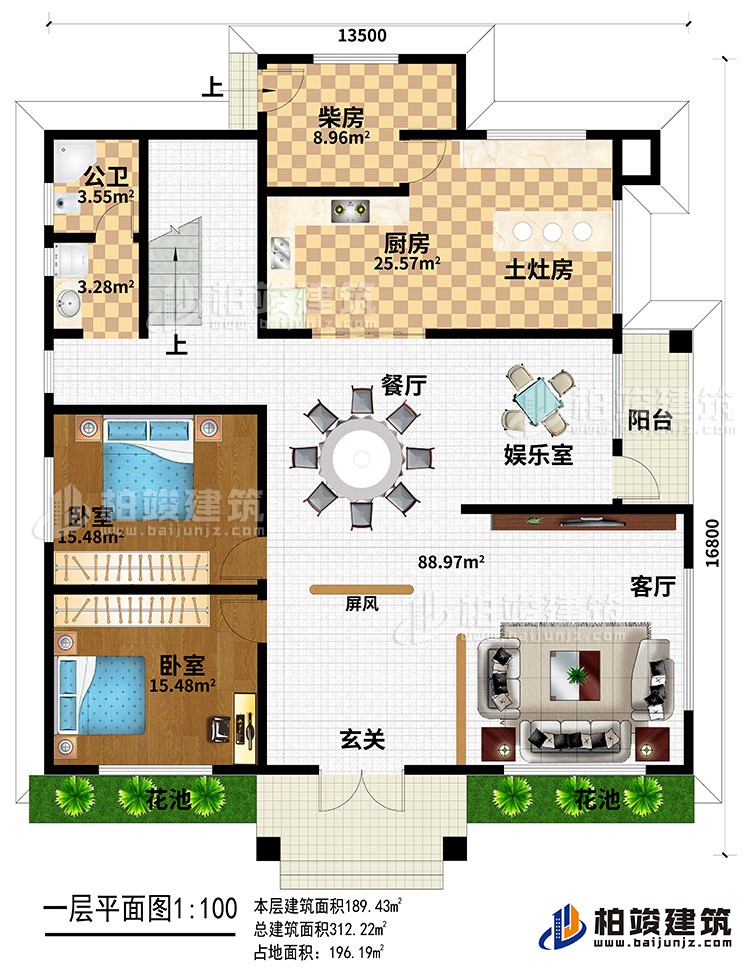

    一層：2臥室，客廳，玄關，餐廳，娛樂室，廚房，柴房，土灶房，公衛，陽臺。

    一層：2臥室，客廳，玄關，餐廳，娛樂室，廚房，柴房，土灶房，公衛，陽臺...

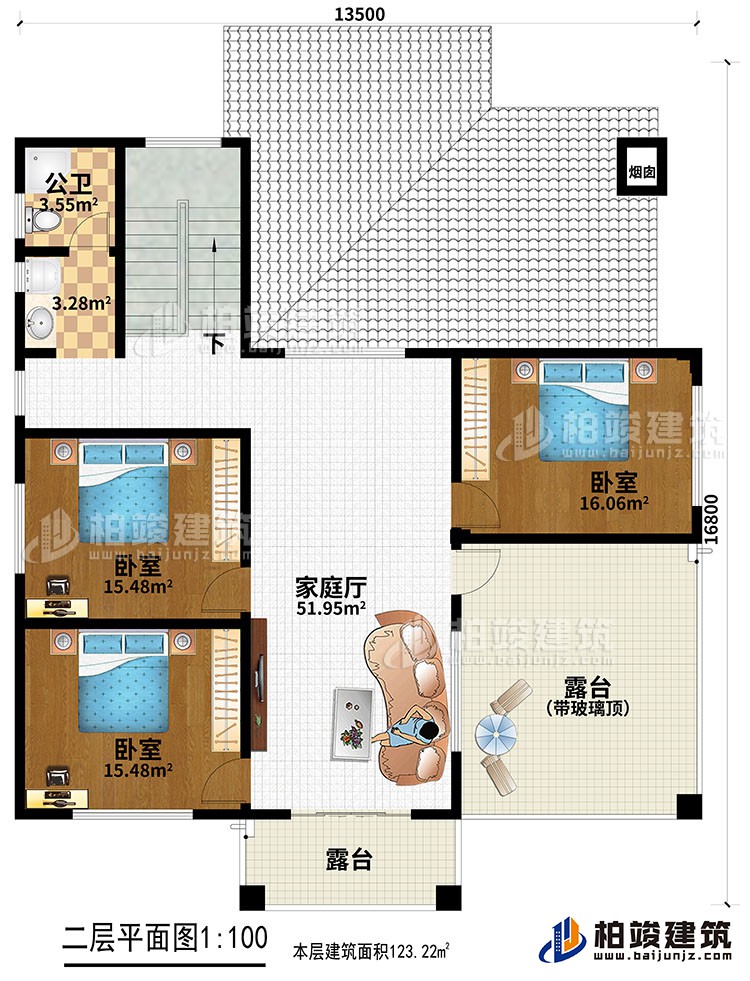

    二層：3臥室，家庭廳，2露臺，公衛。

    二層：3臥室，家庭廳，2露臺，公衛。
    建筑立面圖

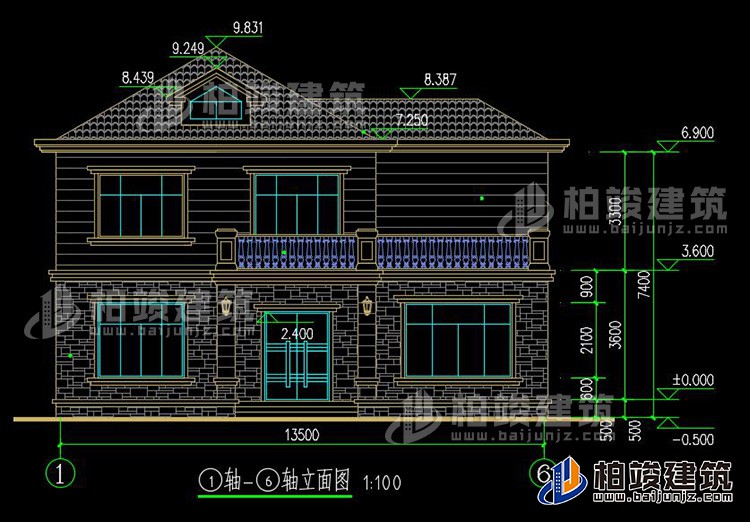

    正立面圖

    正立面圖

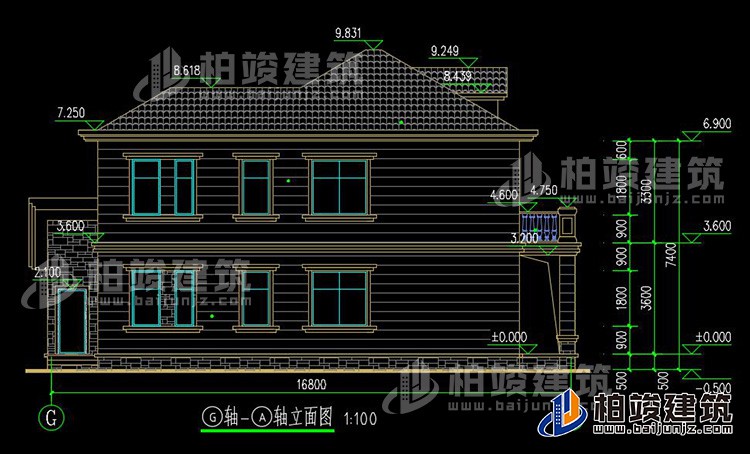

    背立面圖

    背立面圖
累計評論 0條

沒有任何評論


鄉村二層小別墅設計圖紙 造價30萬
圖紙編號：BZ204
圖紙價格：￥598元
支付方式：支付寶付款銀行轉賬
承諾支持：全國免費包郵貨到付款

請您在下訂單前與在線客服確認配送范圍。

您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：

購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。

?
