層    數 結構形式 建筑風格
開    間
11.80m
占地面積
199.17㎡
建筑面積
244.86㎡
進    深
16.00m
主體造價
30萬~35萬(僅供參考)
制作軟件
AutoCAD
圖紙內容
建筑圖
建筑設計說明，構造表一，構造表二，一層平面圖，二層平面圖，悶頂層平面，屋頂層平面圖，立面圖，剖面圖，樓梯平面詳圖，節點詳圖，墻身大樣圖,門窗大樣圖，門窗表
結構圖
結構設計說明1，結構設計說明2，結構設計說明3，結構設計說明4，基礎施工圖，二層梁施工圖，二層板施工圖，悶頂層梁施工圖，悶頂層板施工圖，屋頂層施工圖，樓梯施工圖1，樓梯施工圖2，墻身大樣。
給排水圖
給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
電氣圖
電氣設計說明，電氣系統圖，弱電系統圖，一層照明平面圖，二層照明平面圖，悶頂層照明平面圖，一插座平面圖，二層插座平面圖，悶頂層插座平面圖，一層弱電平面圖，二層弱電平面圖，接地平面圖，防雷平面圖。
設計功能
一層
前院、后院、石板道、花池、玄關、車庫、客廳、餐廳、中島臺、開放式廚房、公衛、內衛
二層
家庭廳、２臥室、書房、公衛、內衛、3露臺、院子上空
圖紙展示
  • 建筑效果圖

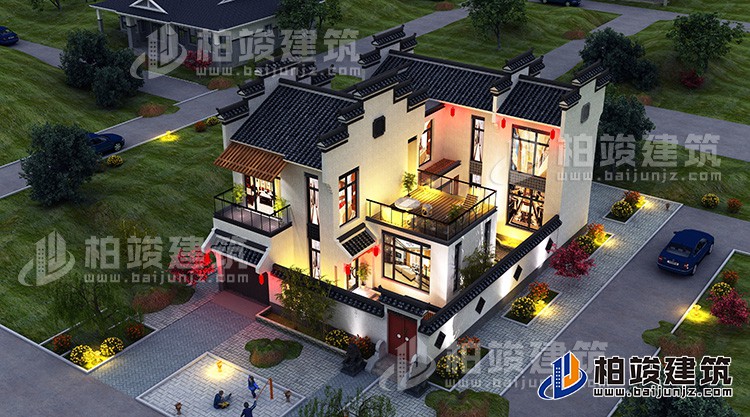

    建筑效果圖-新中式風格

    平面方案圖

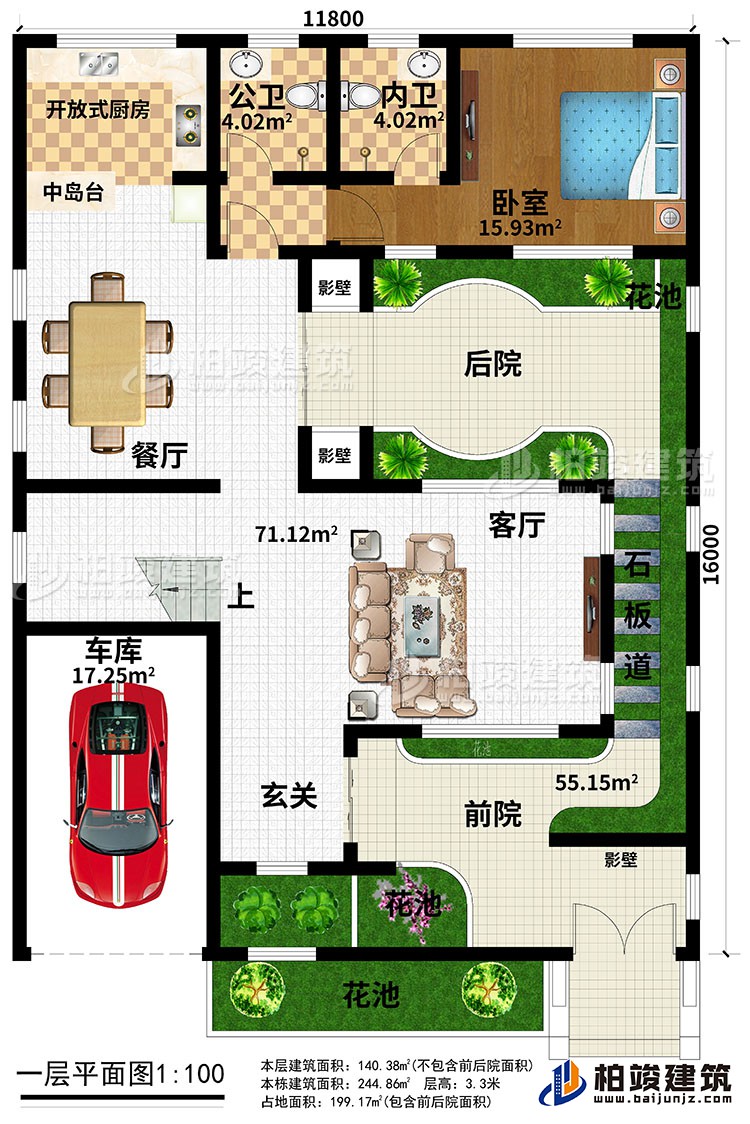

    一層：前院、后院、石板道、花池、玄關、車庫、客廳、餐廳、中島臺、開放式廚房、公衛、內衛

    一層：前院、后院、石板道、花池、玄關、車庫、客廳、餐廳、中島臺、開放式...

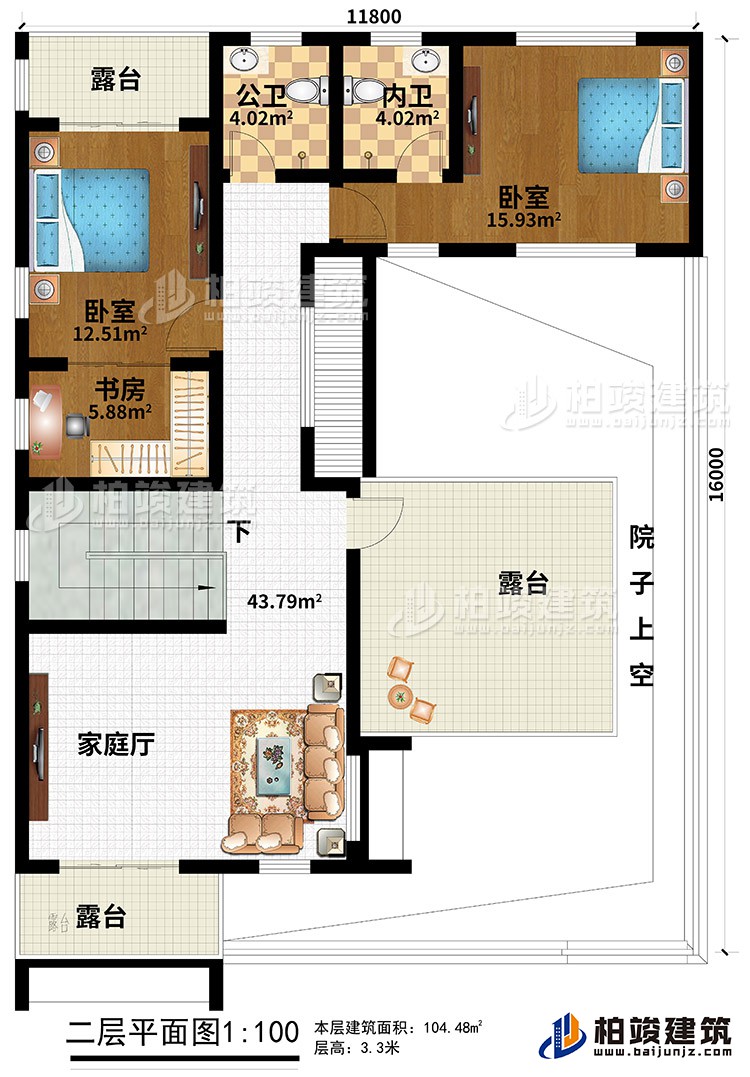

    二層：家庭廳、２臥室、書房、公衛、內衛、3露臺、院子上空

    二層：家庭廳、２臥室、書房、公衛、內衛、3露臺、院子上空
    建筑立面圖

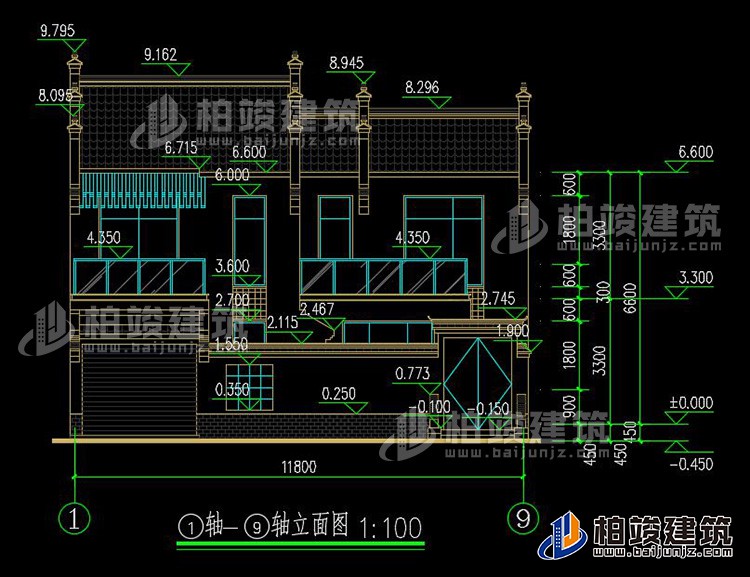

    正立面圖

    正立面圖

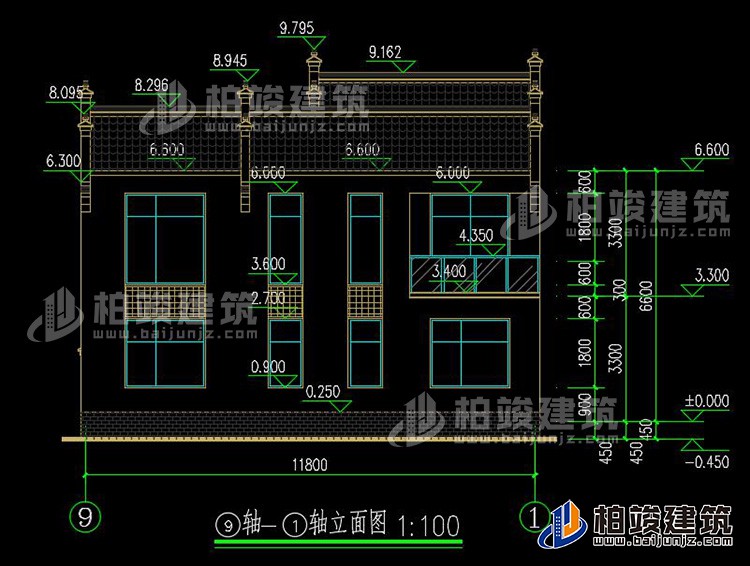

    背立面圖

    背立面圖
累計評論 0條

沒有任何評論


農村新中式二層帶車庫小別墅設計圖紙
圖紙編號：BZ210
圖紙價格：￥698元
支付方式：支付寶付款銀行轉賬
承諾支持：全國免費包郵貨到付款

請您在下訂單前與在線客服確認配送范圍。

您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：

購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。

?
