層    數 結構形式 建筑風格
開    間
11.76m
占地面積
128.98㎡
建筑面積
120.00㎡
進    深
12.28m
主體造價
10萬~15萬(僅供參考)
制作軟件
AutoCAD
圖紙內容
建筑圖
建筑設計說明,構造表,一層平面圖,屋頂平面圖,立面圖,剖面圖,節點大樣圖,樓梯大樣圖,門窗大樣圖,門窗表
結構圖
結構設計說明,基礎平面布置圖,獨立基礎詳圖,基礎施工圖,一層結構施工圖,屋面施工圖,樓梯大樣圖。
給排水圖
給排水設計說明,一層給排水平面圖,屋頂層排水平面圖,給排水系統原理圖,衛生間給排水詳圖,化糞池大樣圖,污水檢查井大樣圖。
電氣圖
電氣設計說明,主要設備及材料表,配電箱系統圖,弱電系統圖,基礎接地平面圖,屋面防雷平面圖,一層照明平面圖,一層插座平面圖,層弱電平面圖,
設計功能
一層
門廊、神龕、客廳、餐廳、廚房、3臥室、公衛
圖紙展示
  • 建筑效果圖

    建筑效果圖-簡歐風格

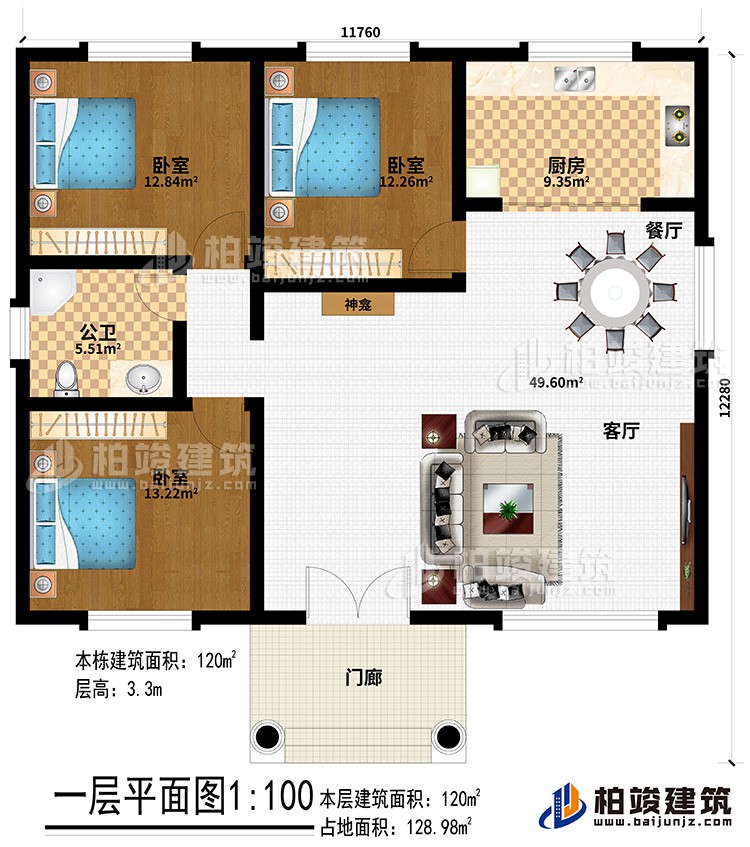

    平面方案圖

    一層:門廊、神龕、客廳、餐廳、廚房、3臥室、公衛

    一層:門廊、神龕、客廳、餐廳、廚房、3臥室、公衛
    建筑立面圖

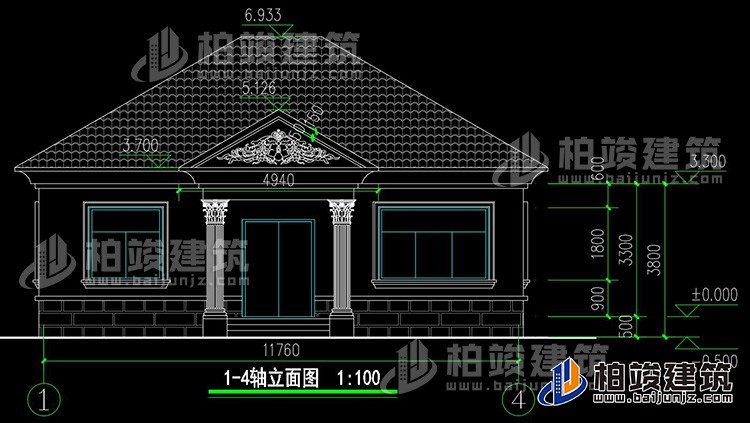

    正立面圖

    正立面圖

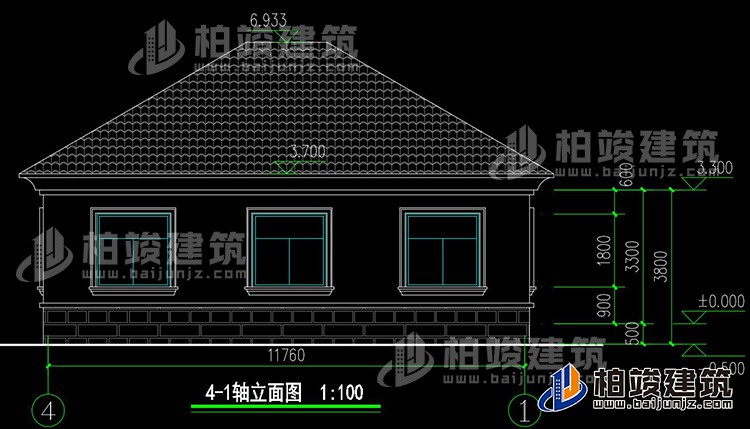

    背立面圖

    背立面圖
累計評論 0

沒有任何評論


經濟型實用歐式一層小樓房別墅平房設計圖
圖紙編號:BZ121
圖紙價格:¥398元
支付方式:支付寶付款銀行轉賬
承諾支持:全國免費包郵貨到付款

請您在下訂單前與在線客服確認配送范圍。

您在本站訂購的圖紙,我們客服人員會電話與您聯系確認圖紙編號、收貨信息等, 感謝您對本站的關注,祝您網上購物愉快!

購圖前重要說明:

購買本套圖紙僅提供打印好的圖紙一份,我們不出售電子文件、光盤。我們設計的圖紙非常詳細,用A3規格打印圖紙,比傳統藍圖更清晰、容易復印、方便收藏,可以直接應用到施工現場。售后服務僅為圖紙答疑,不包任何修改,因為只要其中一張圖紙改變,其它圖紙相應均需修改,工作量較大,所以我們不包修改。如果您個性要求較多需按要求訂做設計,請查看別墅設計業務流程,并聯系設計客服咨詢設計收費標準。

?
