層    數 結構形式 建筑風格
開    間
16.60m
占地面積
165.12㎡
建筑面積
165.12㎡
進    深
18.40m
主體造價
17萬~22萬(僅供參考)
制作軟件
AutoCAD
圖紙內容
建筑圖
建筑設計說明，構造表，一層平面圖，屋頂平面圖，立面圖，剖面圖，節點大樣圖，樓梯大樣圖,門窗大樣圖，門窗表
結構圖
結構設計說明,基礎平面布置圖，獨立基礎詳圖，基礎施工圖，一層結構施工圖，屋面施工圖，樓梯大樣圖。
給排水圖
給排水設計說明，一層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
電氣圖
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，基礎接地平面圖，屋面防雷平面圖，一層照明平面圖，一層插座平面圖，層弱電平面圖，
設計功能
一層
入戶門廊、客廳、餐廳、廚房、儲物間、洗衣間/水泵房、走廊、院子、戶外車庫、3臥室、公衛、洗浴房
圖紙展示
  • 建筑效果圖

    效果圖

    效果圖

    背面效果圖

    背面效果圖

    鳥瞰圖

    鳥瞰圖

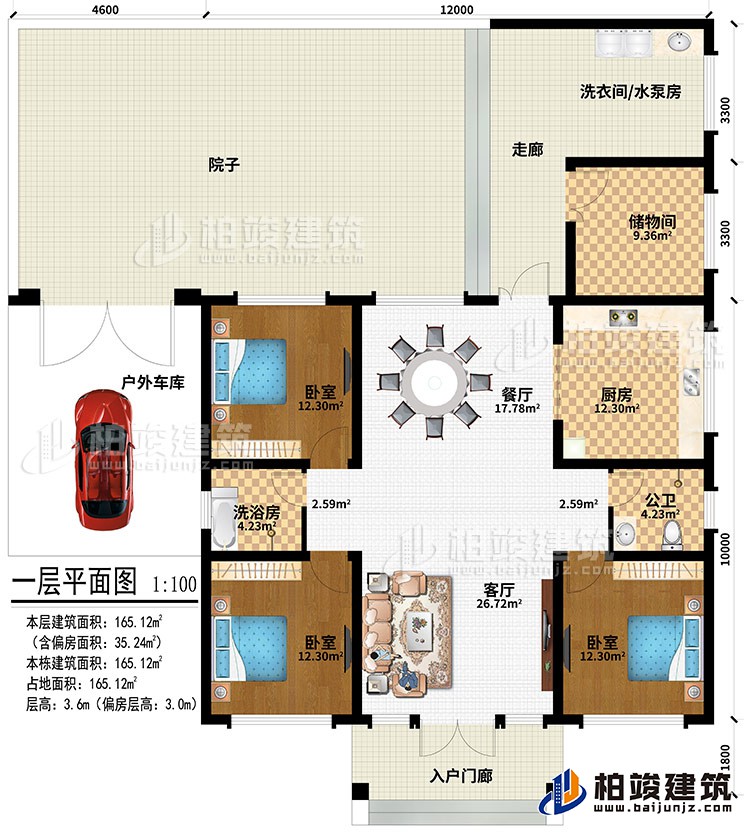

    平面方案圖

    一層：入戶門廊、客廳、餐廳、廚房、儲物間、洗衣間/水泵房、走廊、院子、戶外車庫、3臥室、公衛、洗浴房

    一層：入戶門廊、客廳、餐廳、廚房、儲物間、洗衣間/水泵房、走廊、院子、...
    建筑立面圖

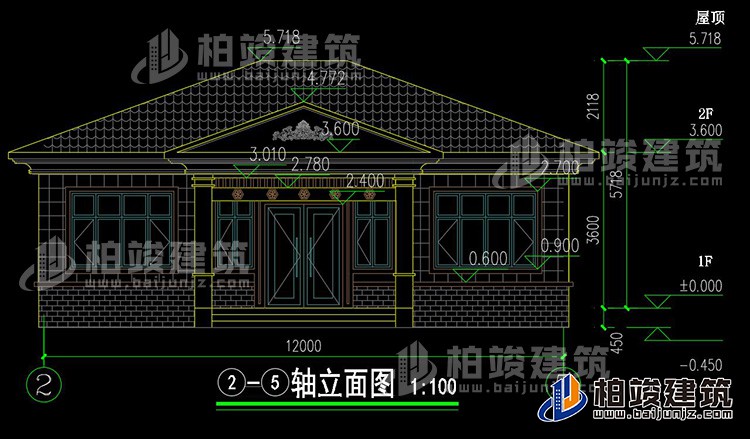

    正立面圖

    正立面圖

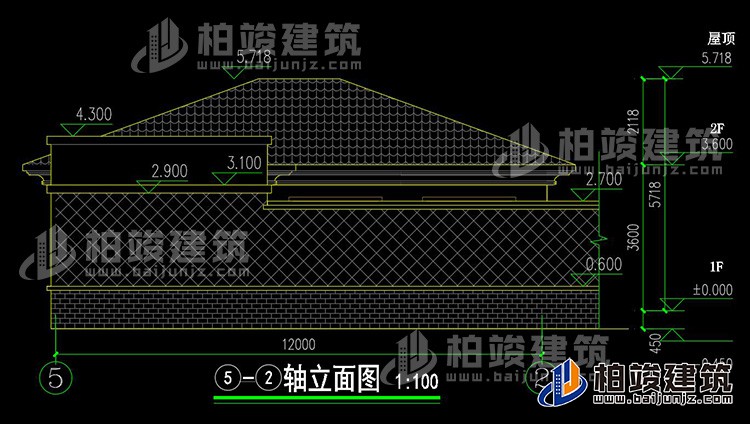

    背立面圖

    背立面圖
