層    數 結構形式 建筑風格
開    間
7.76m
占地面積
69.32㎡
建筑面積
157.92㎡
進    深
8.76m
主體造價
20萬~25萬(僅供參考)
制作軟件
AutoCAD
圖紙內容
建筑圖
建筑設計說明，構造表，一層平面圖，二層平面圖，屋頂平面圖，立面圖，剖面圖，節點大樣圖，樓梯大樣圖,門窗大樣圖，門窗表
結構圖
結構設計說明,基礎平面布置圖，獨立基礎詳圖，基礎施工圖，一層結構施工圖，二層結構施工圖，屋面施工圖，樓梯大樣圖。
給排水圖
給排水設計說明，一層給排水平面圖，二層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
電氣圖
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，基礎接地平面圖，屋面防雷平面圖，一層照明平面圖，二層照明平面圖，一層插座平面圖，二層插座平面圖，一層弱電平面圖，二層弱電平面圖，
設計功能
一層
入戶門廊、客廳、餐廳、廚房、樓梯間、公衛、庫房
二層
2臥室、書房、衣帽間兼書房、樓梯間、公衛
圖紙展示
  • 建筑效果圖

    效果圖

    效果圖

    背面效果圖

    背面效果圖

    鳥瞰圖

    鳥瞰圖
    平面方案圖

    一層：入戶門廊、客廳、餐廳、廚房、樓梯間、公衛、庫房

    一層：入戶門廊、客廳、餐廳、廚房、樓梯間、公衛、庫房

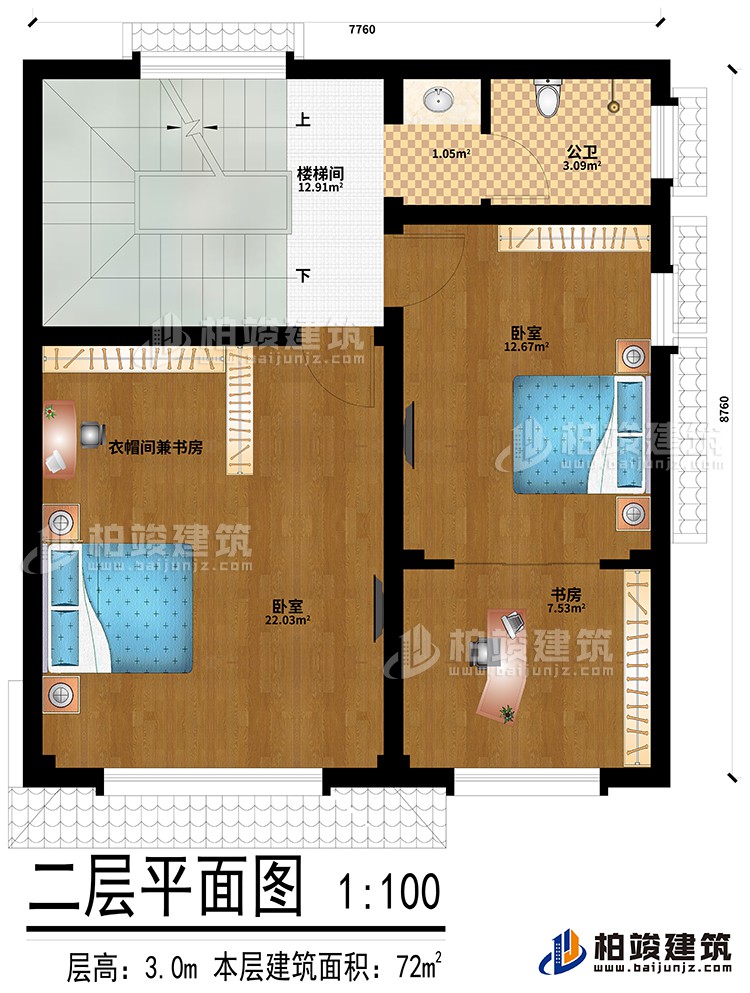

    二層：2臥室、書房、衣帽間兼書房、樓梯間、公衛

    二層：2臥室、書房、衣帽間兼書房、樓梯間、公衛
    建筑立面圖

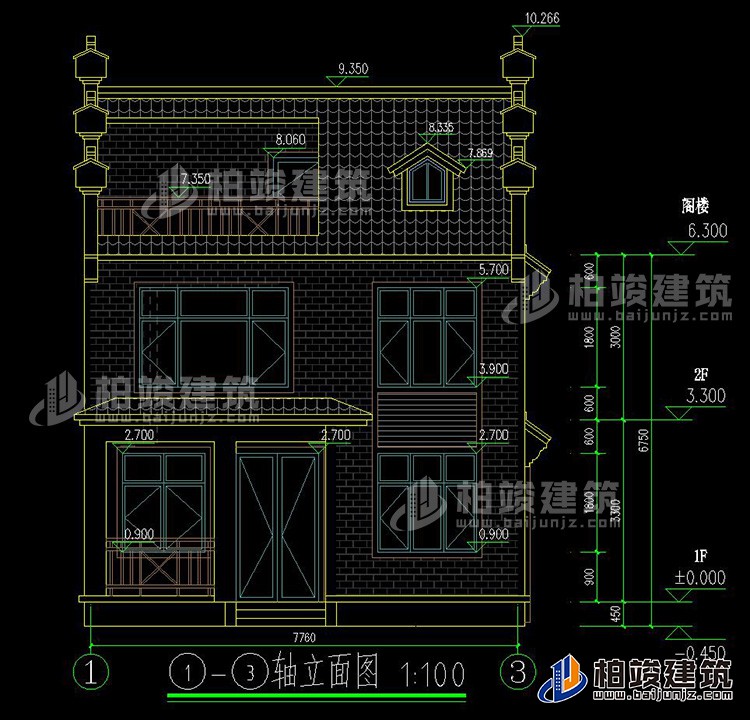

    正立面圖

    正立面圖

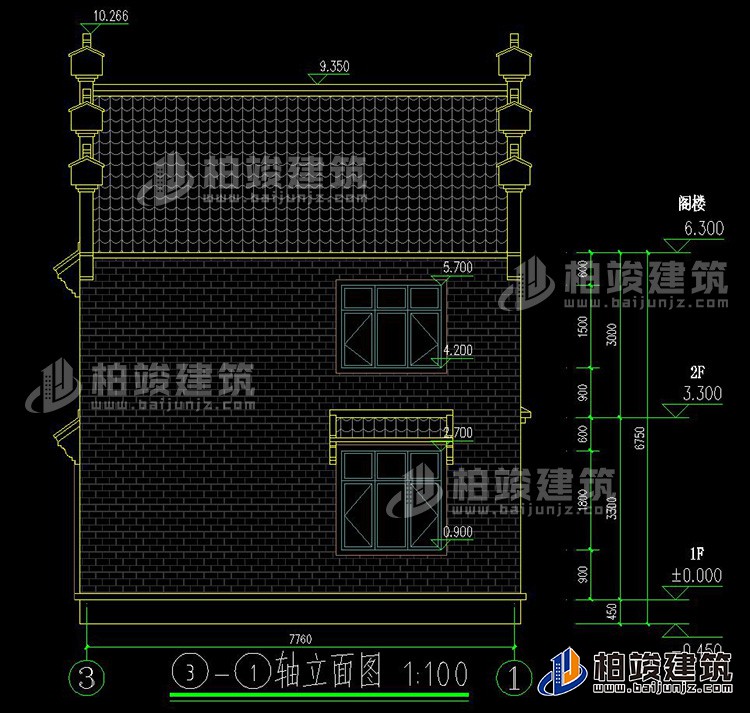

    背立面圖

    背立面圖
累計評論 0條

沒有任何評論


二層仿古建筑設計圖紙
圖紙編號：BZ2581
圖紙價格：￥498元
支付方式：支付寶付款銀行轉賬
承諾支持：全國免費包郵貨到付款

請您在下訂單前與在線客服確認配送范圍。

您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：

購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。

?
