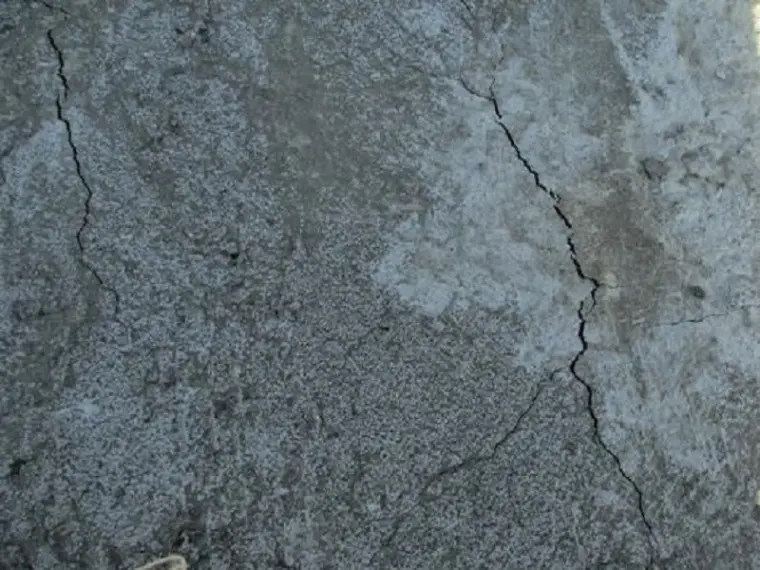

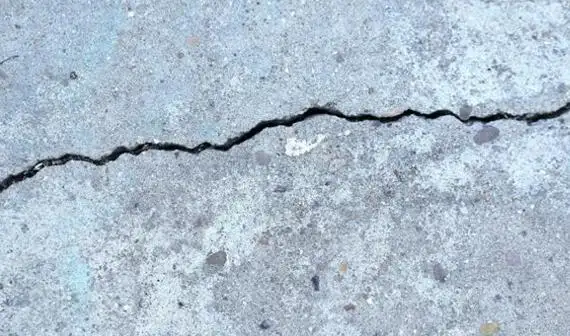

大體積混凝土以其體積大、尺寸大、表面系數(shù)小、水泥水化熱釋放集中、內(nèi)部溫升快等特點(diǎn)在現(xiàn)代建筑中得到廣泛應(yīng)用。當(dāng)內(nèi)外溫差較大時(shí)，容易產(chǎn)生溫度裂縫，影響結(jié)構(gòu)的安全和正常使用。在施工過(guò)程中，應(yīng)注意以下重點(diǎn)提前預(yù)防和控制

（1）優(yōu)先選用質(zhì)量穩(wěn)定的水泥，以提高混凝土抗裂性，控制C3a含量低

（2）細(xì)骨料應(yīng)使用級(jí)配良好的中砂，并控制細(xì)度模數(shù)。非泵送施工時(shí)，可適當(dāng)增大粗骨料的粒徑，粗骨料應(yīng)連續(xù)級(jí)配

（3）控制澆筑面混凝土拌合物的坍落度和攪拌水量?？赏ㄟ^(guò)添加粉煤灰和礦渣粉來(lái)減少水泥量，但總量不應(yīng)超過(guò)混凝土中水泥重量的50%

（4）填充和放置毛石時(shí)，應(yīng)注意嵌入的石塊數(shù)量不應(yīng)超過(guò)混凝土結(jié)構(gòu)體積的20%，石塊應(yīng)無(wú)裂縫，表面夾層和污漬

施工單位

（1）混凝土攪拌過(guò)程中，一次控制附加水量，減少坍落度損失；也可考慮延遲攪拌

（2）如果混凝土混合料需要長(zhǎng)途運(yùn)輸，應(yīng)添加緩凝劑以控制混凝土的凝結(jié)時(shí)間

（3）對(duì)于坍落度高的混凝土混合料，應(yīng)使用高效減水劑

（4）攪拌前控制混凝土骨料溫度。當(dāng)溫度較高時(shí)，可用冷水或冰代替部分?jǐn)嚢栌盟?/span>

（5）合理配置施工場(chǎng)地，避免在日最高溫度下澆筑混凝土，可在夜間進(jìn)行

（6）攪拌前，應(yīng)定期測(cè)量砂石的含水量，及時(shí)調(diào)整混凝土配合比

施工控制

（1）澆筑施工時(shí)，可采用整體分層連續(xù)澆筑或推式連續(xù)澆筑；大體積混凝土通常分層澆筑。初凝前進(jìn)行二次振搗，上一層初凝后進(jìn)行下一層澆筑

（2）大體積混凝土采用保溫、保濕方法養(yǎng)護(hù)。普通水泥、礦渣水泥養(yǎng)護(hù)時(shí)間不少于14天，火山灰、粉煤灰水泥養(yǎng)護(hù)時(shí)間不少于21天；澆筑施工結(jié)束后，混凝土應(yīng)適當(dāng)覆蓋水分并保溫，可預(yù)埋冷水管冷卻

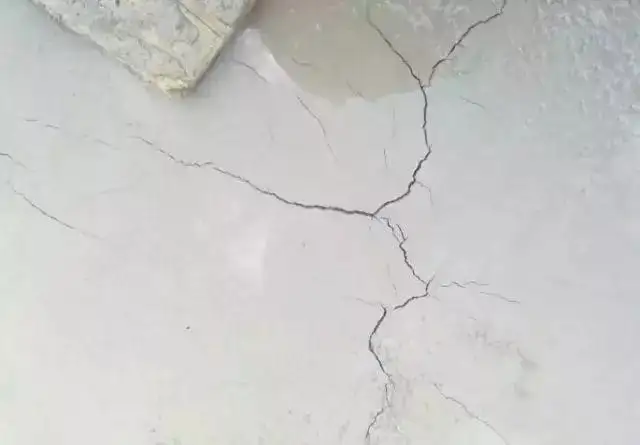

防裂措施

（1）根據(jù)澆筑體溫度、溫度應(yīng)力和收縮應(yīng)力確定峰值溫升

（2）加緩凝劑，減水劑和微膨脹劑，在保證混凝土強(qiáng)度和耐久性的前提下，減少水泥用量和混凝土保溫溫升；可選用中低熱硅酸鹽水泥或低熱礦渣硅酸鹽水泥

（3）預(yù)留變形縫或采用跳倉(cāng)法施工

（4）降低混凝土澆筑溫度，控制混凝土內(nèi)外溫差

（5）進(jìn)行二次抹灰，減少混凝土收縮裂縫表面
